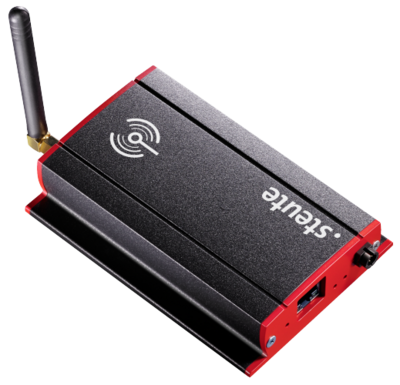

RF RxT-NET PoE

接入点

这些接入点组成了无线网络的基础设施，它们与传感器通信，将收集到的所有信息传递到传感器桥，然后传感器桥再与应用软件通信。

亮点

  • 小巧、坚固以及抗振动

  • 配置简单

  • 无限扩展

  • 无线范围很远（室外700米，室内大约50米）

  • 由于动态自组织，可以小型配置


接入点

接入点安装在整个传输区域，确保每个无线传感器可以安全可靠的通信。

接入点可以接收到的传感器，由传感器桥根据信号强度自动决定。当传感器发送信号时，它将按预定顺序与接入点通信，如果第一个接入点通信失败，则自动寻址第二接入点，并以此类推。随着接入点数量的增加，将大幅提高传输的可靠性。

供电方式：可通过PoE（以太网供电）或作为配件的外部电源供电。接入点的功耗< 2瓦。坚固外壳（防护等级IP20）使其适用于恶劣的工业环境。

技术参数

适用标准

EN 300 220-2, EN IEC 61000-6-2, EN 301 489-3, EN IEC 62368-1, EN IEC 62368-3, EN IEC 63000

贮藏和运输温度

–25 °C … +85 °C

防污等级

2

连接类型

Power over Ethernet (PoE), IEEE 802.3af (Class 0)
alternative: plug-in power supply with 3-pole plug connectors

额定工作电压 Ue

PoE (PD): 48 VDC nominal; (38-57 VDC)
POWER: 24 VDC -15 % … +10 %

额定工作电流 Ie

max. 0.1 A @ 24 VDC

功耗 Pe

典型值 1.2 W (max. 2.4 W)

网络接口

10/100 Base-T以太网通过RJ 45, Cat 5e (S/UTP或F/UTP) 或SF/UTP

软件接口

HTTP/MQTT

User interface

Mode LED (operating status),
radio LED (RF telegram signal),
RESET button

安装

螺丝固定或磁吸式底座

防护等级

IP20 (IEC/EN 60529)

环境温度

0 °C … +55 °C

下载专区

安装说明 – 接入点RF RxT-NET PoE

德语, 英语

PDF 2 MB 05.11.2024

产品列表

类型 物料号
RF RxT SW868-NET PoE 1422584 数据表
RF RxT SW915-NET PoE 1423139 数据表
RF RxT SW917-NET PoE 1424460 数据表
RF RxT SW922-NET PoE 1422563 数据表
